5 удивительных фактов об обнаружении БПЛА самолетного типа

Дроны стремительно превратились из технологической новинки в неотъемлемую часть нашей жизни. Но вместе с новыми возможностями появилась и новая угроза: беспилотники, используемые в злонамеренных целях. Обнаружение таких аппаратов, особенно современных дронов самолётного типа, — это одна из самых сложных технических задач современности. Они маленькие, тихие и зачастую спроектированы так, чтобы оставаться незамеченными.

Почему современные беспилотники так трудно обнаружить и какие удивительные технологии используются для их поиска? Ответ кроется в сложной физике, инновационных инженерных решениях и мощи искусственного интеллекта. Традиционные подходы, рассчитанные на большие самолёты, здесь попросту не работают.

В этой статье я рассмотрю пять самых неожиданных и контринтуитивных аспектов, которые определяют современную гонку вооружений в небе. Вы узнаете, почему дрон может быть таким же незаметным, как птица, и как учёные научились «видеть» его, используя законы физики и алгоритмы машинного обучения.

Ключевой параметр, определяющий «видимость» любого объекта для радара, — это эффективная площадь рассеяния (ЭПР). Говоря простым языком, это мера того, насколько хорошо объект отражает радиоволны. Чем больше ЭПР, тем легче его обнаружить.

Удивительный факт заключается в том, что ЭПР типичного беспилотника самолётного типа критически мала — от 0,05 до 0,14 м². Это значение напрямую сопоставимо с ЭПР обычной птицы. Для сравнения, ЭПР истребителя может быть в сотни раз больше. Этому есть несколько причин. Современные дроны изготавливаются в основном из пластика, который плохо отражает радиоволны, и оснащаются электродвигателями, которые не создают такого сильного радиолокационного «следа», как реактивные. Более того, конструкторы целенаправленно придают им формы, которые поглощают или рассеивают радиоволны, ещё больше снижая их заметность.

Ключевой вызов заключается в сверхмалой эффективной площади рассеяния (ЭПР) таких аппаратов, что делает их практически невидимыми для традиционных радиолокационных систем.

Традиционные радары используют эффект Доплера для того, чтобы отличать движущиеся цели от неподвижного фона (деревьев, зданий). Радар измеряет изменение частоты отражённого сигнала: если объект приближается, частота растёт, если удаляется — падает. Это позволяет отфильтровать статичные помехи.

Но здесь кроется ещё одна проблема: беспилотники самолётного типа часто летят с относительно низкой скоростью — 10-30 м/с. Доплеровский сдвиг частоты от такого объекта оказывается сопоставим со сдвигом от порывов ветра или летящей стаи птиц. В результате радар, настроенный на отсеивание фонового «шума», отфильтровывает и дрон вместе с ним. Беспилотник буквально «тонет» в пассивных помехах.

Ситуация становится ещё сложнее, когда дрон зависает на месте или движется с так называемой «слепой скоростью», при которой доплеровский сдвиг становится минимальным или нулевым. В таких условиях обнаружение классическими доплеровскими радарами становится невозможным. И хотя более современные импульсно-доплеровские радары могут справиться с этой задачей, для многих традиционных систем это остаётся фундаментальной уязвимостью.

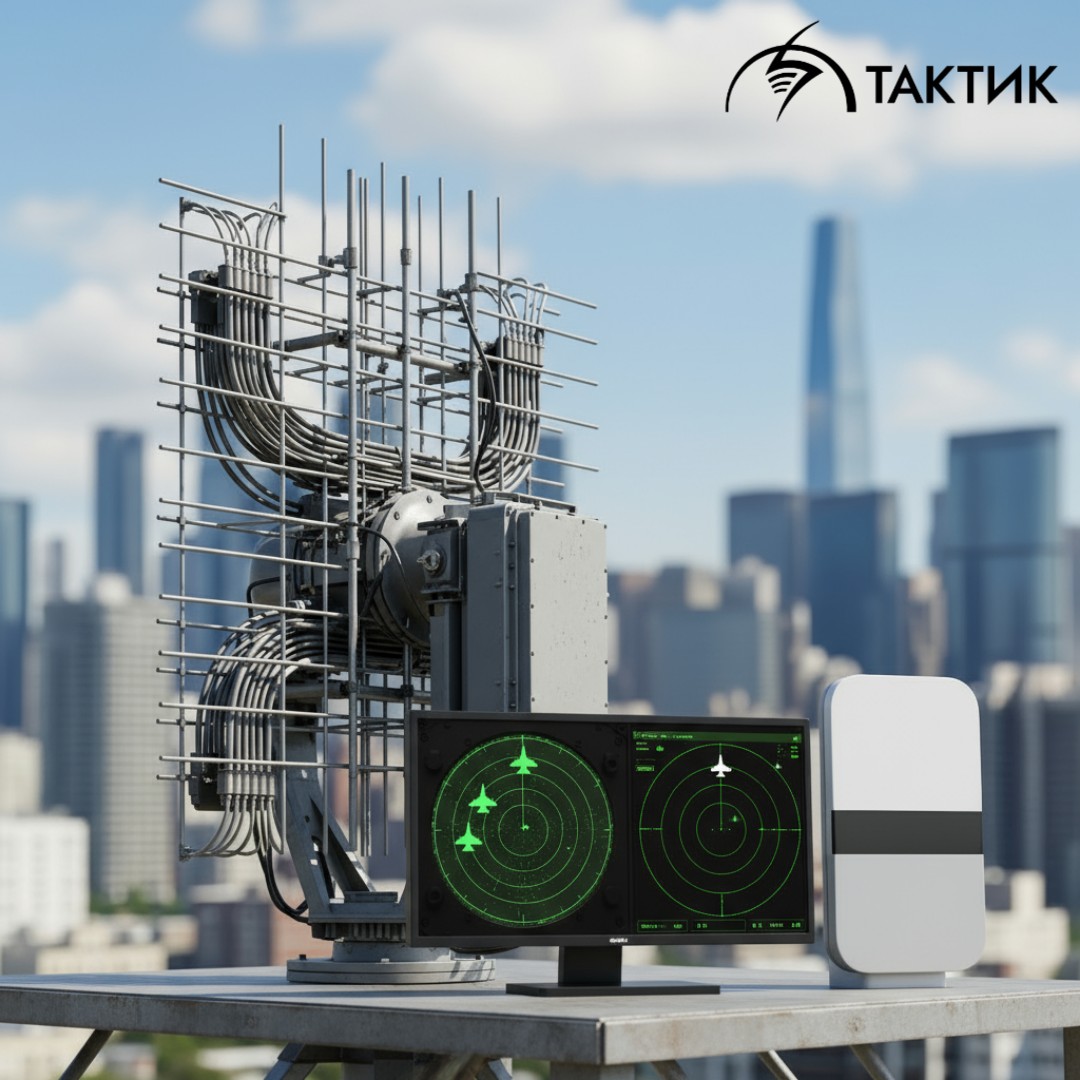

Если традиционные радары «слепы», как же обнаружить дрон? Ответ пришёл из фундаментальной физики: нужно изменить характеристики самого радара, а именно — частоту его излучения. Прорывным решением стало использование высокочастотных диапазонов, в частности K-диапазона (24 ГГц).

Почему это работает? На частоте 24 ГГц длина волны радара составляет всего 12,5 мм. Это значение становится сопоставимым с размерами отдельных элементов конструкции дрона. В физике это явление называется переходом в «резонансную область рассеяния». Проще говоря, объект начинает отражать радиоволны гораздо эффективнее, как будто он внезапно стал больше и заметнее.

Результат ошеломляет: переход на K-диапазон увеличивает эффективную площадь рассеяния (ЭПР) дрона в 50-100 раз по сравнению с традиционными S/X-диапазонами. Маленькая «птичка» на экране радара превращается в отчётливо видимую цель. Этот эффект дополнительно усиливается такими технологиями, как MIMO (Multiple Input Multiple Output), которые повышают точность обнаружения.

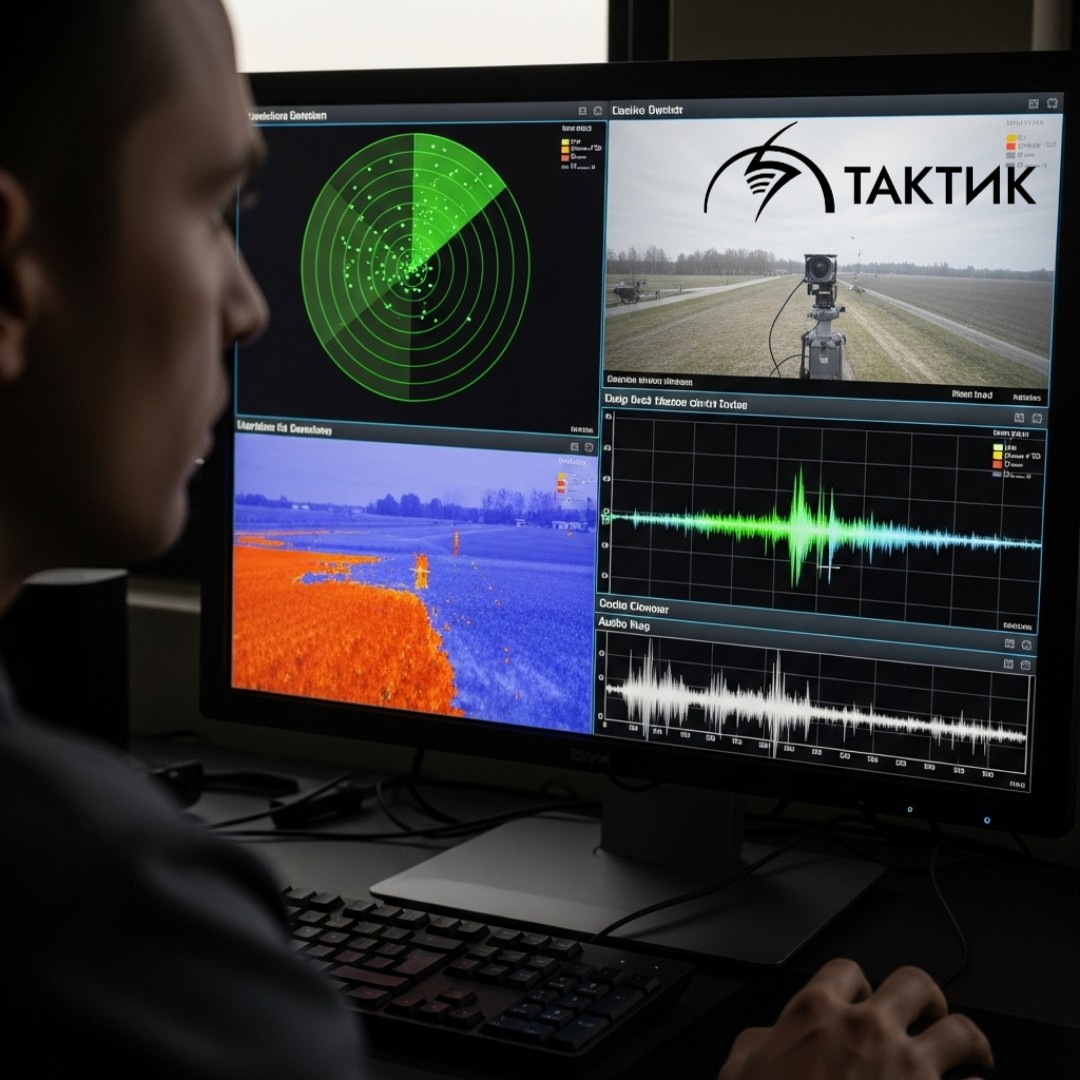

Полагаться на один, пусть и самый совершенный, радар — рискованная стратегия. Погодные условия, рельеф местности и городская застройка могут создавать «мёртвые зоны», в которых дрон останется невидимым. Поэтому единственное надёжное решение — это создание комплексной, многоуровневой системы обнаружения, где разные технологии дополняют и страхуют друг друга.

Современная система защиты обычно включает несколько компонентов:

• Радиочастотные сканеры: Эти системы «слушают» эфир в поисках сигналов управления между дроном и его оператором, что позволяет зафиксировать присутствие беспилотника, но и потенциально определить местоположение пилота.
• Оптико-электронные системы (ОЭС): После первичного обнаружения в дело вступают камеры высокого разрешения и тепловизоры (особенно эффективные ночью в диапазоне 8-13 мкм), которые обеспечивают визуальное подтверждение цели.
• Акустические системы: Чувствительные микрофоны улавливают уникальный звуковой профиль, создаваемый пропеллерами и двигателями дрона, что служит дополнительным каналом для его идентификации.

Однако даже такой комплексный подход не является панацеей. Сильный дождь или густой туман могут ослепить как радары, так и оптические системы, а плотная городская застройка создаёт «мёртвые зоны», в которых дрон всё ещё может остаться незамеченным.

Все перечисленные выше датчики генерируют огромный поток данных. Обработать его вручную в режиме реального времени невозможно. Именно здесь на сцену выходит главный герой современных антидрон-систем — искусственный интеллект (ИИ) и машинное обучение.

ИИ выполняет две критически важные задачи:

• Автоматическая классификация целей: Главная проблема радаров — ложные тревоги, вызванные птицами. Нейронные сети, обученные на тысячах изображений и радиолокационных сигнатур, способны мгновенно и с высокой точностью отличить дрон от птицы. Например, алгоритм YOLO (You Only Look Once) при тестировании показал точность обнаружения дронов на уровне 95,9% и полноту (recall) 92,3%, отсеивая подавляющее большинство ложных срабатываний.
• Анализ микро-доплеровских сигнатур: Это одна из самых передовых техник. ИИ анализирует не просто движение дрона, а его уникальную «подпись» — микроскопические изменения в радиосигнале, вызванные вибрацией двигателей и вращением лопастей. Эти характеристики остаются постоянными, даже если дрон пытается маскироваться, меняя скорость или высоту полёта, что позволяет идентифицировать его с почти стопроцентной точностью.

Применение нейронных сетей революционизирует процессы обнаружения и идентификации БПЛА.

Обнаружение злонамеренных дронов — это не задача с одним решением, а сложная технологическая гонка. Успех зависит не от какого-то одного изобретения, а от умной интеграции множества технологий: от инновационных радаров до многослойных систем датчиков, управляемых мощным искусственным интеллектом.

Однако угрозы постоянно эволюционируют. Уже сегодня появляются дроны кустарного производства, невидимые для радиочастотных сканеров, которые полагаются на базы данных известных сигнатур.

Следующий вызов — полностью автономные БПЛА, которые летят к цели без радиоуправления, делая системы радиоперехвата бесполезными. По мере того, как такие дроны становятся всё более распространёнными, возникает новый вопрос: как должен измениться наш подход к обеспечению безопасности воздушного пространства в будущем?
